山东省2024年春季高考技能测试机电技术类专业考试范围
依据《山东省春季高考统一考试招生专业类别考试标准(2024年版)》(山东省教育招生考试院2023年12月1日发布)、《2024年山东省春季高考统一考试招生专业类别考试“知识”部分考试说明》(山东省教育招生考试院2024年1月12日发布)和《山东省2024年春季高考统一考试招生技能测试工作实施办法》(山东省教育招生考试院2024年1月31日发布),山东省2024年春季高考技能测试机电技术类专业考试范围为“技能模块1:机械测绘模块”与“技能模块6:plc控制线路的安装与调试”两个模块融合考核。
本次测试实行无纸化考试，分为理论和实操两个部分，其中理论部分为机考，与实操部分在同一个考核平台上一次性完成，考试总时间60分钟。请考生在考前
认真学习主考院校网站上公布的测试系统使用说明、实操部分测试平台操作方法说明和介绍视频。
一、理论部分
理论部分包含机械测绘模块10个单项选择题。
考核内容：
1.机械制图的国家标准和技术规范要求；判断平面图形的尺寸类型及尺寸基准；平面图形的尺寸标注；平面图形的尺寸计算；绘图比例、实物尺寸、图形尺寸间的换算关系。
2.正等轴测图的轴间角、轴向伸缩系数；根据平面立体、圆柱视图上的点，识别其正等轴测图上对应点。
3.对组合体进行线、面分析；根据组合体立体图识别组合体的三视图；根据形体的三视图识别立体图；根据组合体的两面视图识别第三面视图；分析组合体尺寸类型和尺寸基准
4.螺纹的基本要素、标记和分类；判定螺纹的类型；螺纹主要几何参数计算；螺纹视图的绘制标准；检验螺纹的合格性。
5.标准直齿圆柱外齿轮的参数；测量标准直齿圆柱外齿轮的参数；标准直齿圆柱外齿轮尺寸计算；标准直齿圆柱外齿轮视图的绘制标准。
6.剖视图的种类；根据形体的两面视图识别剖视图；根据零件模型剖视情况识别剖视图。
7.常用测量工具的用途、测量精度；根据测量要求选用合理的测量工具；使用游标卡尺和螺旋测微器(千分尺)测量轴套类零件，并正确读数。
8.绘图软件(autocad、caxa电子图版)中常用绘图、修改命令的用法；识别表面结构代号；识别几何特征符号，并判断其几何公差类型；轴套类零件几何公差的标注；轴套类零件尺寸公差的标注。
9.说明：试题中所有视图均选用第一角画法绘制。
二、实操部分
实操部分所使用的操作平台说明请参见网上公布的“山东省2024年春季高考技能测试机电技术类专业实操部分考核平台介绍”和“山东省2024年春季高考技能测试机电技术类专业实操部分考核平台介绍视频”。
1.任务描述
某汽车零件生产线，配备了左、中、右三台风机用于设备降温，请按要求完成接线，依据控制要求完成编程并调试。
2.安装接线

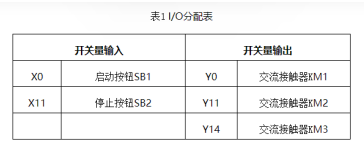

考生根据控制系统主电路图(如图1所示)、控制电路图(如图2所示)和i/0分配表(如表1所示)完成接线。
图1 降温风机电气控制系统主电路图
图2 降温风机plc控制系统电路图
提示：
(1）设备的按钮为自复位按钮。
(2）图1中虚线框内线路不接。
(3）按照表1进行plci/0分配。
3.控制要求
接线任务通过后，利用cx works2软件进行编程，将程序下载至plc并进行功能调试，实现控制要求。
(1)初始状态
合上开关qf1、2后，系统进入初始状志，控制左风机的按触器弧m1、控制中间风机的按触器km2、控制右风机的接触器km3均处于断电状志。
(2)运行状态
按下启动按钮sb1。控制左风机的接触器bm1和控制中间风机的接触器rm2同时得电。得电4秒时间到，控制右风机的按触器m3得电。注；此时，km1、km2.
em3均处于得电状态
(3)停止状态
运行过程中，按下停止按钮sb2,控制左风机的接触器km1断电，断电3秒时间到，控制中间风机和右风机的接触器km2、km3同时断电。
三、注意事项
考试结束时，请考生注意以下事项：
1.断开实训考核装置的所有断路器。
2.接好的线路不要拆除。
3.把工具、仪表及剩余的插接线按原位置放好。
4.不要关闭电脑，不要关闭考试系统和plc编程软件。
5.按照《山东省2024年春季高考技能测试机电技术类专业考试系统使用指南》的“上传程序附件”步骤，上传plc程序代码，提交本次实操所编写的plc程序。
6.请考生不要着急离场，在自己的工位前等候监考员的指令。
