山东省2023年春季高考机电技术类专业技能测试考试范围-米乐官网app

2023-02-28 11:37:03 | 德州职业技术学院 | | |
缩小 放大

      依据《山东省春季高考统一考试招生专业类别考试标准》(山东省教育招生考试院2022年11月18日发布)和《2023年山东省春季高考统一考试招生专业类别考试“知识”部分考试说明》(山东省教育招生考试院2023年1月6日发布),山东省2023年春季高考技能测试机电技术类专业考试范围为“技能模块3:液气压系统的安装与调试”与“技能模块6:plc 控制线路的安装与调试”两个模块融合考核。

  本次测试实行无纸化考试,分为理论和实操两个部分,其中理论部分为机考,与实操部分在同一个考核平台上一次性完成,考试总时间60分钟。请考生在考前认真学习主考院校网站上公布的测试系统使用说明、实操部分测试平台操作方法说明和介绍视频。

  一、理论部分

  理论部分包含10个单项选择题,其中液、气压系统的安装与调试部分9个小题,plc部分1个小题。每小题配分5分。

  考核内容:

  1.液、气压系统的安装与调试部分

  (1)液、气压元件图形符号的识别和规格参数识读。

  (2)液、气压元件类别、功能及选用。

  (3)液压系统工作介质的种类及选用。

  (4)液、气压方向控制基本回路的组成、工作原理及应用。

  (5)液、气压压力控制基本回路的组成、工作原理及应用。

  (6)液、气压速度控制基本回路的组成、工作原理及应用。

  (7)液、气压顺序动作控制基本回路的组成、工作原理及应用。

  (8)由电气元件构建的气压系统控制电路图的识读与分析。

  (9)简单液、气压传动系统图的识读与分析。

  (10)简单液、气压传动系统的故障诊断及维护保养。

  2.plc部分

  (1)fx2n系列plc的定义、特点及分类,能够根据输入输出信号数量和负载性质正确选择plc的型号。

  (2)fx2n系列plc结构和工作原理。

  (3)fx2n系列plc的编程方法,与继电器控制系统设计方法区别与转换。

  (4)fx2n系列plc的输入、输出接线。

  (5)fx2n系列plc常用的27条基本指令,基本数据类型概念。

  (6)fx2n系列plc功能指令含义及分类。

  (7)fx2n系列plc的i/o分配表和硬件接线图识别。

  (8)在包含定时器、计数器等常用元件的fx2n系列plc梯形图中,程序和时序图分析方法。

  (9)fx2n系列plc的顺序功能图识别方法,并根据顺序功能图正确判断出元器件动作情况。

  (10)气动机械手的plc控制电路、主电路原理图识别。

  (11)气动门继电器控制电路分析。

  二、实操部分

  实操部分所使用的操作平台说明请参见网上公布的“山东省2023年春季高考机电技术类专业技能测试实操部分考核平台介绍”和“山东省2023年春季高考机电技术类专业技能测试实操部分考核平台介绍视频”。

  山东省2023年春季高考技能测试机电技术类专业考试仅使用考核平台中电源控制屏和plc单元模块,以及plc单元模块附带的6个扩展板(自动送料装车、交通灯、水塔水位自动控制、八段数码显示、天塔之光和装配流水线),如图1所示,真题涉及到的模拟负载可能用到6个扩展板的任何1个,样题仅以交通灯扩展板为例。

  扩展模块

  图1 模拟负载扩展板

  1.任务要求

  某路口交通信号灯模拟示意图如图2所示,由南北方向的红灯、绿灯、黄灯和东西方向的红灯、绿灯、黄灯组成。请利用plc、按钮和交通灯扩展板实现交通灯的控制要求,根据控制原理图(如图3所示)完成接线并调试运行。

  控制要求:

  (1)初始化测试

  合上开关qf2后,按下测试按钮sb2,南北红灯、绿灯、黄灯和东西红灯、绿灯、黄灯全部点亮,松开测试按钮sb2,南北红灯、绿灯、黄灯和东西红灯、绿灯、黄灯全部熄灭。

  (2)系统运行

  第一次按下按钮sb1,南北红灯点亮并保持15秒,在南北红灯点亮的同时东西绿灯点亮,并保持10秒,10秒到时东西绿灯闪亮3次(每次周期1秒,亮、灭各500ms)后熄灭,之后东西黄灯点亮并保持2秒,2秒到时,东西黄灯熄灭,东西红灯点亮,同时,南北红灯熄灭,南北绿灯点亮。东西红灯点亮并保持10秒,在东西红灯点亮的同时南北绿灯点亮,并保持5秒,5秒到时南北绿灯闪亮3次(每次周期1秒,亮、灭各500ms)后熄灭,之后南北黄灯点亮并保持2秒,2秒到时,南北黄灯熄灭,南北红灯点亮,同时,东西红灯熄灭,东西绿灯点亮。连续循环以上步骤。

  (3)系统停止

  第二次按下按钮sb1,南北方向红灯、绿灯、黄灯和东西方向红灯、绿灯、黄灯全部熄灭。

  注:按钮使用自复位按钮。

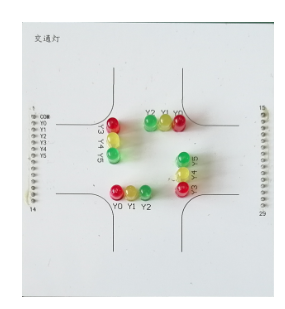

  图2 交通灯扩展板

  2.任务描述

  任务1:请根据给出的plc控制系统电路图(图3)在实训考核装置上进行接线。

  (1)接线及巡线

  ①按照图3完成接线;

  ②接线完成后,请点击“评分”按钮,软件将自动检测接线是否正确,并对接线部分进行评分;

  ③若软件检测到接线有错误,请自行检查并改正,然后重新点击“评分”按钮进行检测,直到接线完全正确。

  (2)该项配分80分,从第一次点击“评分”按钮开始,按照接错线的数量累计扣分。

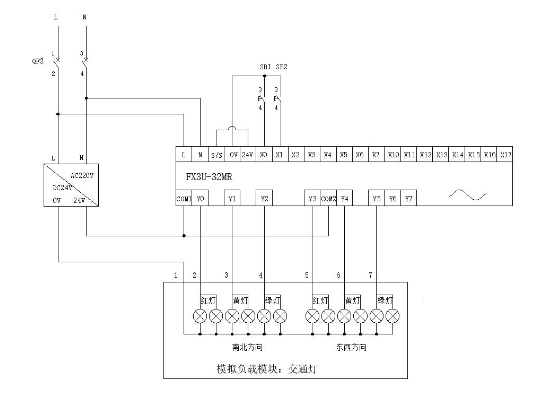

  图3 plc控制系统电路图

  任务2:请按控制要求及i/o分配表(表1)编写plc程序并下载调试。

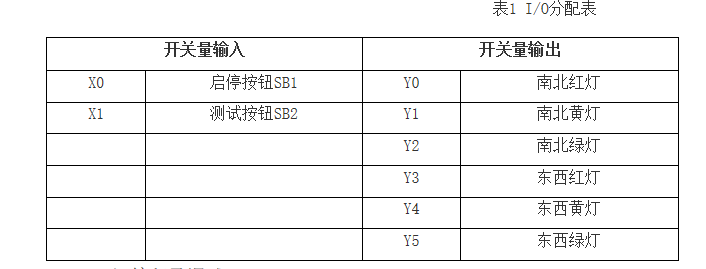

  表1 i/o分配表

  (1)编程及调试

  ①先将考试系统最小化(注意:不要关闭);

  ②打开三菱plc编程软件“gx works2 ”,按控制要求编写plc程序(并将编写的plc程序存放在电脑桌面 “考生文件” 的文件夹中,程序的文件名以考生的身份证号命名),下载到plc中并调试。plc程序调试完成后,停止在线监视功能,最小化“gx works2 ”软件;

  ③然后返回考试系统,点击“开始评分”按钮,严格按提示逐步进行操作,软件将根据运行结果进行plc程序评分。

  (2)该项配分40分,若出现操作失误,可先点击“停止评分”按钮,停止本次评分过程,然后点击“开始评分”按钮重新进行评分,调试过程不扣分,最终得分由系统按照考试结束前考生最后一次运行调试所实现的功能进行评分。

  考试结束时,请考生注意以下事项:

  ①断开实训考核装置的所有断路器;

  ②接好的线路不要拆除;

  ③把工具、仪表及剩余的插接线按原位置放好;

  ④不要关闭电脑,不要关闭考试系统和plc编程软件;

  ⑤ 按照《山东省2023年春季高考机电技术类专业技能测试系统使用说明》上的“上传程序附件”步骤,上传plc程序代码,提交本次实操所编写的plc程序;

  ⑥不要着急离场,在自己的工位前等候监考员的指令。

  任务3:职业素养与安全意识:该项配分60分。
